Dans l’industrie, de nombreux équipements tournants tels que les grues, les éoliennes ou les excavatrices reposent sur un composant clé : la couronne d’orientation, aussi appelée slewing ring. Ce dispositif centralise la fonction de rotation contrôlée d’une structure lourde tout en assurant la transmission efficace des charges et des mouvements complexes. Mais comment ce mécanisme parvient-il à orchestrer ces fonctions au cœur des machines industrielles ? Il est essentiel de décortiquer son architecture, ses principes mécaniques et ses applications concrètes pour comprendre sa valeur stratégique.
Quelle est la structure d’une couronne d’orientation ?

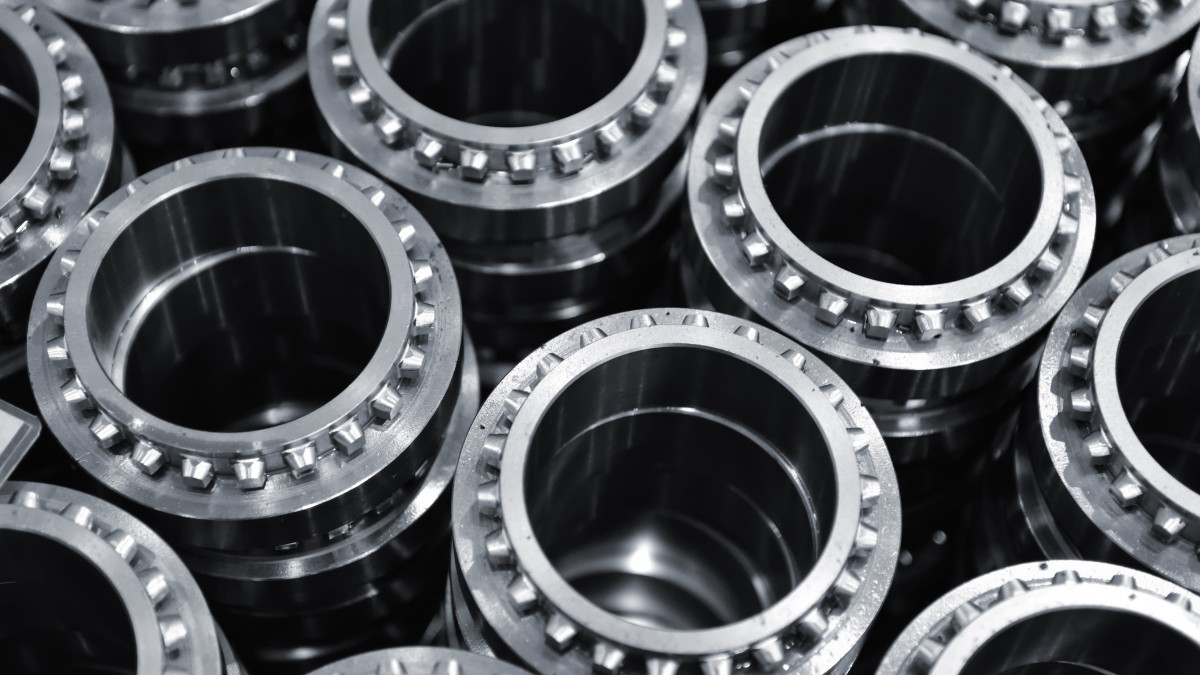

D’apparence, une couronne d’orientation, aussi appelée slewing ring, rappelle un imposant roulement circulaire. Toutefois, sa conception repose sur un assemblage élaboré, exploitant le principe du roulement à billes ou à rouleaux. On y retrouve une bague intérieure et une bague extérieure, séparées par une série d’éléments roulants (billes ou rouleaux), qui assurent une rotation fluide même sous de fortes sollicitations. Cette architecture permet de réduire significativement les frottements, favorisant ainsi la mobilité de structures massives.
L’un des atouts majeurs de la couronne d’orientation réside dans sa capacité à encaisser simultanément plusieurs types de contraintes : efforts axiaux (le long de l’axe de rotation), efforts radiaux (perpendiculaires à cet axe) ainsi que des couples de basculement. Pour y parvenir, ces composants se voient dimensionnés afin de supporter des charges extrêmes, tout en limitant les jeux mécaniques susceptibles d’altérer la précision des mouvements. Cette robustesse explique leur présence dans les contextes industriels exigeants.
Comment s’opère la rotation et la transmission de mouvement ?
La rotation et la transmission de mouvement sont rendues possibles grâce à l’intégration d’un engrenage directement usiné sur l’une des faces de la couronne, appelé également couronne dentée. Un moteur d’orientation, couplé à un pignon, transmet alors le mouvement : lorsque le moteur actionne le pignon, celui-ci vient engrener la denture de la couronne, provoquant sa mise en rotation. Ce système assure l’orientation précise de composants tels que le bras d’une grue, l’habitacle d’une pelle hydraulique ou la nacelle d’une éolienne.
Ce choix technique offre la possibilité de maîtriser avec finesse la vitesse de rotation, élément crucial dans l’industrie où sécurité et précision sont prioritaires. La variation du diamètre du pignon ou de la puissance du moteur d’orientation permet d’adapter le couple transmis et la vitesse obtenue, répondant ainsi aux besoins spécifiques de chaque machine et application industrielle.
Lubrification et étanchéité : garantir fiabilité et durabilité
Le bon fonctionnement d’une couronne d’orientation dépend étroitement de la qualité de la lubrification, généralement réalisée par un graissage adapté aux conditions d’utilisation. Les pressions de contact élevées entre les éléments du roulement nécessitent une graisse spécifique, capable de limiter l’usure et d’évacuer la chaleur générée lors de la rotation. Une surveillance régulière du niveau de graissage demeure indispensable pour préserver la longévité de ce composant vital.
L’enjeu de l’étanchéité n’est pas moins déterminant. Exposée à la poussière, à l’humidité et aux projections diverses, la couronne d’orientation évolue souvent dans des environnements agressifs. Des joints spécifiques protègent alors les chemins de roulement contre toute intrusion susceptible de provoquer une dégradation prématurée ou d’entraver la rotation. Cette attention portée à l’étanchéité garantit le maintien des performances sur la durée.
Principaux cas d’usage dans l’industrie
Les couronnes d’orientation équipent une grande diversité de machines industrielles. Sur une pelle mécanique, elles permettent la rotation de la superstructure, offrant ainsi une amplitude de mouvement sans recourir à des articulations multiples et complexes. Dans le domaine de l’énergie éolienne, elles assurent l’orientation de la nacelle et parfois des pales en fonction de la direction du vent, optimisant ainsi la production électrique.
On retrouve également ces composants sur les tables tournantes dédiées à l’usinage de grandes pièces, ou sur les portiques de manutention portuaire. Leur fiabilité et leur robustesse constituent des impératifs, car une défaillance de la couronne d’orientation peut entraîner l’arrêt complet d’une chaîne de production. C’est pourquoi leur fabrication et leur maintenance font l’objet de standards stricts dans l’industrie.
Quels enjeux techniques pour l’avenir des couronnes d’orientation ?
Sous la pression des exigences croissantes en matière de productivité et de durabilité, les fabricants innovent pour améliorer le rendement global des couronnes d’orientation. Cela inclut l’optimisation des traitements thermiques des surfaces, l’adoption de matériaux plus performants pour minimiser l’usure, ainsi que le développement de systèmes de lubrification automatiques intégrés.
La montée des énergies renouvelables, notamment l’éolien offshore, impose également des standards accrus en termes d’étanchéité et de robustesse. L’apparition de roulements hybrides et de dispositifs de diagnostic connectés accompagne cette évolution, maximisant la disponibilité opérationnelle de machines dont la rotation repose sur un composant discret, mais fondamental : la couronne d’orientation, ou slewing ring.
